W ścianach działowych profile CW montuje się zwykle co 60 cm przy płytach o szerokości 120 cm albo co 62,5 cm przy płytach o szerokości 125 cm. W sufitach podwieszanych profile nośne CD rozstawia się najczęściej co 40–50 cm, zależnie od układu rusztu, grubości płyty i zaleceń producenta. Zbyt duży rozstaw obniża sztywność konstrukcji i zwiększa ryzyko pękania spoin. Pod profile obwodowe UW i UD trzeba zastosować taśmę akustyczną.
Jaki rozstaw profili dla ścian działowych?

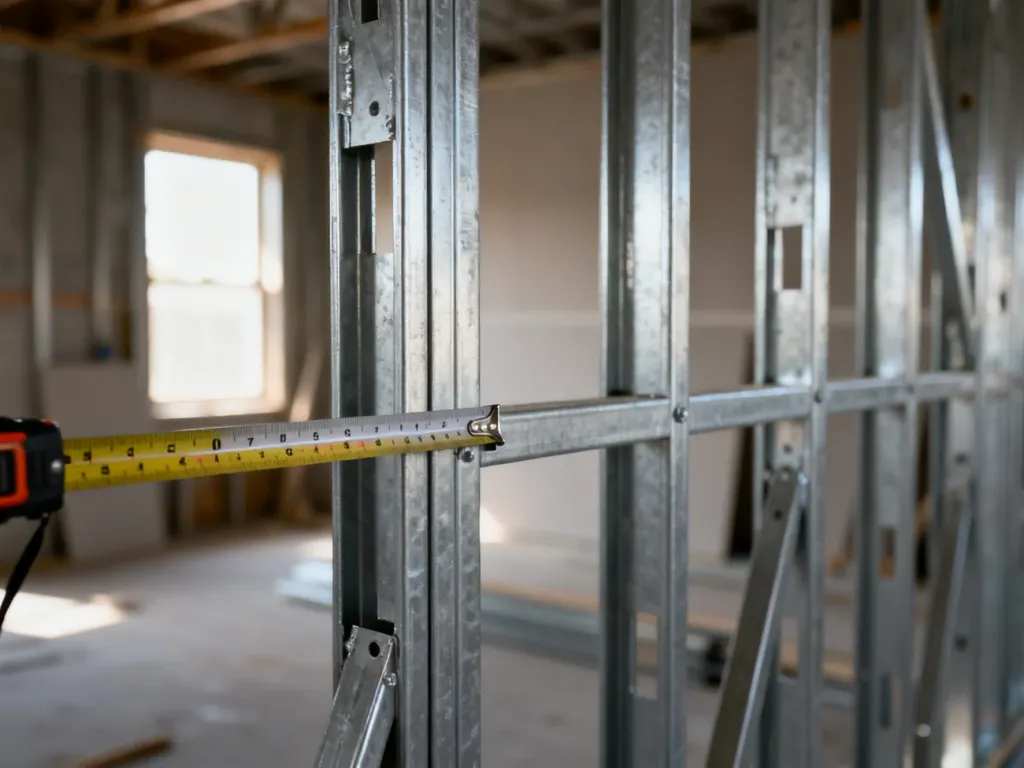

W typowej ściance z płytą GKB o grubości 12,5 mm profile pionowe CW ustawia się tak, aby krawędzie płyt miały podparcie. Przy płycie szerokiej na 120 cm standardem jest rozstaw osiowy 60 cm. Dla płyt o szerokości 125 cm stosuje się rozstaw 62,5 cm.
Rozstaw 40 cm może być uzasadniony przy większych obciążeniach, cięższych okładzinach, podwójnym opłytowaniu lub wtedy, gdy wymaga tego konkretny system. Nie należy jednak zastępować gęstszym rozstawem zbyt cienkich albo przypadkowych profili. Profile CW i UW powinny tworzyć jeden, dopasowany system, a ich parametry trzeba sprawdzić w dokumentacji producenta.
| Typ konstrukcji | Rozstaw profili CW | Grubość płyty |
|---|---|---|
| Ścianka z płytą o szerokości 120 cm | 60 cm | Najczęściej 12,5 mm |
| Ścianka z płytą o szerokości 125 cm | 62,5 cm | Najczęściej 12,5 mm |
| Konstrukcja o zwiększonej sztywności | 40 cm | Zależnie od systemu i obciążenia |
Profile CW powinny mieć parametry przewidziane dla danej wysokości i obciążenia. W lekkich systemach spotyka się profile o grubości około 0,5–0,6 mm, ale dokładna wartość wynika z karty systemowej. Nie należy stosować profili o parametrach niższych niż wymagane przez projekt. Norma PN-EN 14195 określa wymagania dla metalowych profili stosowanych w konstrukcjach suchej zabudowy.
Jak rozstawiać profile w sufitach podwieszanych?
W suficie podwieszanym trzeba rozróżnić profile główne, które przenoszą obciążenie na wieszaki, oraz profile nośne CD, do których przykręca się płyty. Ich rozstaw zależy od tego, czy ruszt jest jednopoziomowy, czy dwupoziomowy, od kierunku ułożenia płyt oraz od ich grubości.
| Rodzaj sufitu | Rozstaw profili głównych | Rozstaw profili nośnych |
|---|---|---|
| Ruszt jednopoziomowy | Według karty systemowej i obciążenia | Zwykle 40–50 cm |
| Ruszt dwupoziomowy krzyżowy | Zwykle 80–100 cm | Zwykle 40–50 cm |
| Sufit z większym obciążeniem lub wymaganiami ogniowymi | Gęściej, według klasyfikacji systemu | Najczęściej 40 cm |
W podstawowych rozwiązaniach profile nośne CD rozstawia się maksymalnie co 50 cm, gdy płyta jest mocowana dłuższą krawędzią poprzecznie do profili. Przy ułożeniu podłużnym często stosuje się rozstaw do 40 cm. Maksymalny rozstaw wieszaków nie powinien być przyjmowany „na oko” i zwykle nie przekracza 100 cm, ale ostateczna wartość zależy od systemu, ciężaru opłytowania oraz odległości sufitu od stropu.
W suficie jednopoziomowym zużywa się mniej elementów, natomiast ruszt dwupoziomowy jest łatwiejszy do wypoziomowania i zapewnia większą sztywność. Przy dużych powierzchniach trzeba też przewidzieć dylatacje, zwłaszcza gdy występują w konstrukcji budynku albo gdy wymaga ich dokumentacja systemowa.
Dlaczego rozstaw wpływa na pękanie płyt?
Płyta gipsowo-kartonowa pracuje pod wpływem zmian temperatury, wilgotności i niewielkich odkształceń rusztu. Gdy profile są rozmieszczone zbyt rzadko, płyta ma mniejsze podparcie. Jej krawędzie mogą się uginać, a spoina zaczyna pracować mocniej. Z czasem na łączeniach pojawiają się rysy, szczególnie przy otworach drzwiowych, narożnikach i stykach różnych materiałów.
Nie należy kompensować słabej konstrukcji wyłącznie większą ilością masy szpachlowej. Trwałość zależy od całego układu: profili, łączników, płyt, wkrętów, wypełnienia i sposobu wykonania spoin.
Taśma akustyczna pod profilami UW, UD oraz profilami stykającymi się ze ścianami nie jest dodatkiem kosmetycznym. Oddziela stal od podłoża, ogranicza przenoszenie drgań i poprawia szczelność połączenia.
Taśmę przykleja się przed mocowaniem profili obwodowych do podłogi, stropu i ścian. Jej brak może pogorszyć izolacyjność akustyczną, a także zwiększyć ryzyko przenoszenia naprężeń na zabudowę. W ścianach działowych przestrzeń między płytami warto wypełnić wełną mineralną dobraną do konkretnego systemu.
O czym pamiętać przed przykręceniem płyt?
Przed zamknięciem konstrukcji sprawdź najważniejsze elementy przygotowania rusztu:
- Poziomowanie – wytycz obwiednię laserem lub dokładną poziomicą i sprawdź płaszczyznę profili.
- Taśma akustyczna – przyklej ją pod każdym profilem obwodowym oraz w miejscach styku konstrukcji ze ścianą.
- Kołki i kotwy – dobierz je do rodzaju podłoża, a profile obwodowe mocuj z rozstawem przewidzianym przez system, zwykle nie większym niż 1 m.
- Wzmocnienia – zaplanuj profile UA albo inne elementy pod drzwi, szafki, umywalki i ciężkie wyposażenie.
- Dylatacje – uwzględnij je przy dużych powierzchniach oraz w miejscach istniejących dylatacji budynku.
- Wkręty – użyj wkrętów przeznaczonych do danego rodzaju płyty i konstrukcji, zachowując rozstaw podany w instrukcji systemu.
Na co uważać?
Najczęstsze błędy to ustawienie profili CW rzadziej niż dopuszcza system, połączenie elementów o niezgodnych parametrach oraz użycie zbyt cienkiej blachy. Problemem bywa również mocowanie profili UW i UD bez taśmy akustycznej, zbyt rzadkie kołkowanie obwiedni oraz brak wzmocnień zaplanowanych przed zamknięciem ściany.
Przy wysokich ściankach, dużych obciążeniach, drzwiach o nietypowych wymiarach i sufitach z ciężkimi instalacjami sam standardowy rozstaw 60 cm lub 50 cm może nie wystarczyć. W takich sytuacjach potrzebny jest projekt albo karta konkretnego systemu producenta. To ona określa dopuszczalny rozstaw profili, wieszaków, łączników i wkrętów dla wybranej konfiguracji.
Najbezpieczniejsza zasada brzmi: ściany – CW co 60 cm lub 62,5 cm, sufity – CD co 40–50 cm, zawsze zgodnie z systemem producenta. Sama liczba nie zastąpi prawidłowego doboru profili, taśmy akustycznej i mocowań.
