Rozdzielnicę trójfazową powinien podłączyć elektryk z odpowiednimi uprawnieniami, ponieważ układ wymaga prawidłowego rozdziału przewodów, ochrony przeciwporażeniowej i pomiarów odbiorczych. Schemat można wykorzystać do planowania instalacji, lecz nie zastępuje projektu ani oględzin konkretnego obiektu. Sprawdź, z jakich elementów składa się rozdzielnica 3-fazowa i jak przygotować jej układ.

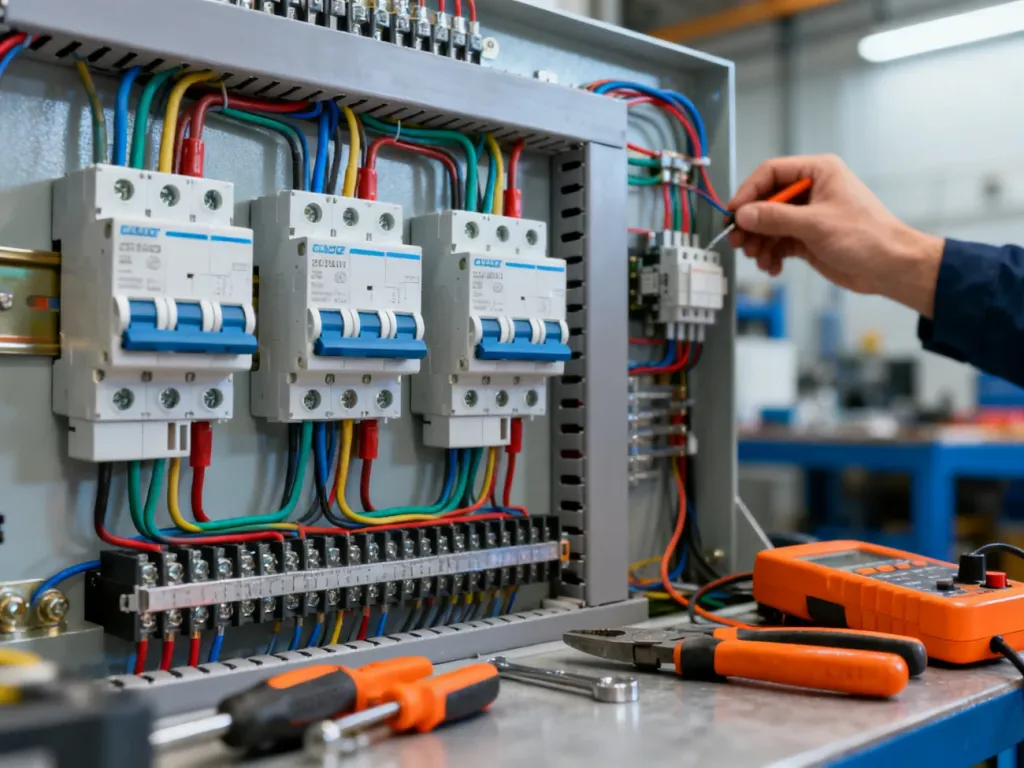

Jak działa rozdzielnica 3-fazowa?
Rozdzielnica trójfazowa rozdziela energię elektryczną na poszczególne obwody odbiorcze. Doprowadzone zasilanie może obejmować przewody fazowe L1, L2 i L3, przewód neutralny N oraz przewód ochronny PE.
W typowej instalacji przewód PEN, występujący w starszych układach TN-C, musi zostać rozdzielony na PE i N w wyznaczonym punkcie instalacji. Od tego miejsca nie wolno ponownie łączyć przewodu neutralnego z ochronnym.
Prace przy rozdzielnicy wykonuje się wyłącznie po odłączeniu zasilania i potwierdzeniu braku napięcia odpowiednim przyrządem pomiarowym.
Jakie elementy zawiera schemat rozdzielnicy?
Dobór aparatury zależy od układu sieci, mocy przyłączeniowej, rodzaju odbiorników i wymagań operatora. Najczęściej w rozdzielnicy znajdują się:
- wyłącznik główny lub rozłącznik izolacyjny,
- ogranicznik przepięć typu 1, 2 albo 1+2,
- wyłączniki różnicowoprądowe,
- wyłączniki nadprądowe dla poszczególnych obwodów,
- listwy lub szyny PE i N,
- aparatura sterująca, pomiarowa albo moduły dodatkowe.
Nie każdy układ wymaga identycznego zestawu. Przykładowo instalacja z ochroną odgromową może wymagać innego ogranicznika przepięć niż budynek bez instalacji piorunochronnej.
Jak rozplanować aparaturę w rozdzielnicy?
Układ aparatów powinien zapewniać czytelność, łatwy dostęp i możliwość późniejszego serwisowania. Rozdzielnicę warto podzielić na część zasilającą, ochronną oraz obwody odbiorcze.
Wyłącznik główny
Wyłącznik główny umożliwia odłączenie całej instalacji znajdującej się za rozdzielnicą. Jego parametry dobiera się do spodziewanego obciążenia i zabezpieczenia przedlicznikowego.
Ochrona przepięciowa
Ogranicznik przepięć powinien być dobrany do układu sieci oraz sposobu wykonania instalacji. Przewody przyłączone do tego aparatu muszą być możliwie krótkie, ponieważ ich długość wpływa na poziom ochrony.
Wyłączniki różnicowoprądowe
Wyłącznik różnicowoprądowy wykrywa prąd upływu i odłącza obwód, ograniczając ryzyko porażenia. Dla wielu obwodów stosuje się osobne aparaty, aby awaria jednego urządzenia nie pozbawiła zasilania całego budynku.
Jak podłączyć przewody w rozdzielnicy?
Przewody zasilające podłącza się zgodnie ze schematem instalacji i oznaczeniami producenta aparatury. W rozdzielnicy nie wolno opierać się wyłącznie na kolorze izolacji, zwłaszcza w starszych instalacjach.
Przewody fazowe prowadzi się przez aparaty zabezpieczające przeznaczone do danego obwodu. Przewód neutralny powinien trafiać na właściwą listwę N, a przewód ochronny na listwę PE.
Za wyłącznikiem różnicowoprądowym przewody neutralne konkretnych obwodów muszą pozostać przypisane do tego samego aparatu. Połączenie przewodu N z PE za różnicówką może powodować jej nieuzasadnione zadziałanie albo naruszać ochronę przeciwporażeniową.
Jak dobrać zabezpieczenia obwodów?
Wyłącznik nadprądowy dobiera się do przekroju przewodu, sposobu jego ułożenia, długości obwodu i przewidywanego obciążenia. Nie należy zwiększać wartości zabezpieczenia tylko dlatego, że urządzenie często wyłącza obwód.
W instalacji trójfazowej obciążenia warto rozłożyć między L1, L2 i L3. Zmniejsza to ryzyko przeciążenia jednej fazy, ale nie zastępuje obliczeń wykonanych dla konkretnej instalacji.
| Obwód | Typowe zastosowanie | Co trzeba sprawdzić |
| Jednofazowy | Oświetlenie, gniazda, małe odbiorniki | Przekrój przewodu, obciążenie i ochronę różnicowoprądową |
| Trójfazowy | Płyta grzewcza, silnik, ładowarka | Moc urządzenia, kolejność faz i wymagania producenta |
| Dedykowany | Piec, pompa, ogrzewanie elektryczne | Prąd znamionowy, sposób prowadzenia przewodu i selektywność |
Jak wykonać podział przewodu PEN?
W układzie TN-C-S przewód PEN doprowadza się do punktu rozdziału, w którym wydziela się przewód PE i N. Punkt ten musi być wykonany zgodnie z projektem oraz zasadami ochrony przeciwporażeniowej.
Po rozdziale przewody ochronny i neutralny prowadzi się oddzielnie. Przewód PE łączy się z główną szyną wyrównawczą i przewodami ochronnymi obwodów, natomiast N obsługuje wyłącznie tor neutralny.
W nowych instalacjach układ przewodów i sposób uziemienia powinien wynikać z dokumentacji oraz warunków przyłączenia. W razie niepewności konieczna jest ocena elektryka na miejscu.
Jak sprawdzić gotową rozdzielnicę?
Samo poprawne ułożenie przewodów nie potwierdza bezpieczeństwa instalacji. Po zakończeniu prac wykonuje się oględziny i pomiary ochronne.
Zakres kontroli może obejmować:
- sprawdzenie ciągłości przewodów ochronnych i połączeń wyrównawczych,
- pomiar rezystancji izolacji obwodów,
- pomiar impedancji pętli zwarcia,
- test działania wyłączników różnicowoprądowych,
- kontrolę biegunowości, kolejności faz i oznaczeń,
- sprawdzenie działania ogranicznika przepięć oraz połączeń uziemiających.
Wyniki pomiarów powinny zostać zapisane w protokole. Dokumentacja rozdzielnicy powinna zawierać opis obwodów, wartości zabezpieczeń, oznaczenia przewodów i informacje o zastosowanych aparatach.
Jakich błędów unikać?
Najczęstsze problemy wynikają z braku projektu, niewłaściwego doboru zabezpieczeń albo mieszania przewodów neutralnych za różnymi wyłącznikami różnicowoprądowymi. Błędem jest także pozostawienie nieopisanych aparatów i przewodów.
Nie należy montować aparatury bez zachowania wymaganych odstępów, dokręcać zacisków bez kontroli momentu zalecanego przez producenta ani upychać przewodów w zbyt małej obudowie. Rozdzielnica powinna mieć rezerwę miejsca na dodatkowe moduły oraz zapewniać ochronę przed przypadkowym dotykiem części czynnych.
W przypadku instalacji w domu, lokalu usługowym lub garażu schemat powinien uwzględniać rzeczywiste odbiorniki, warunki zasilania i istniejące uziemienie. Uniwersalny rysunek poglądowy nie może zastąpić indywidualnego projektu elektrycznego.
