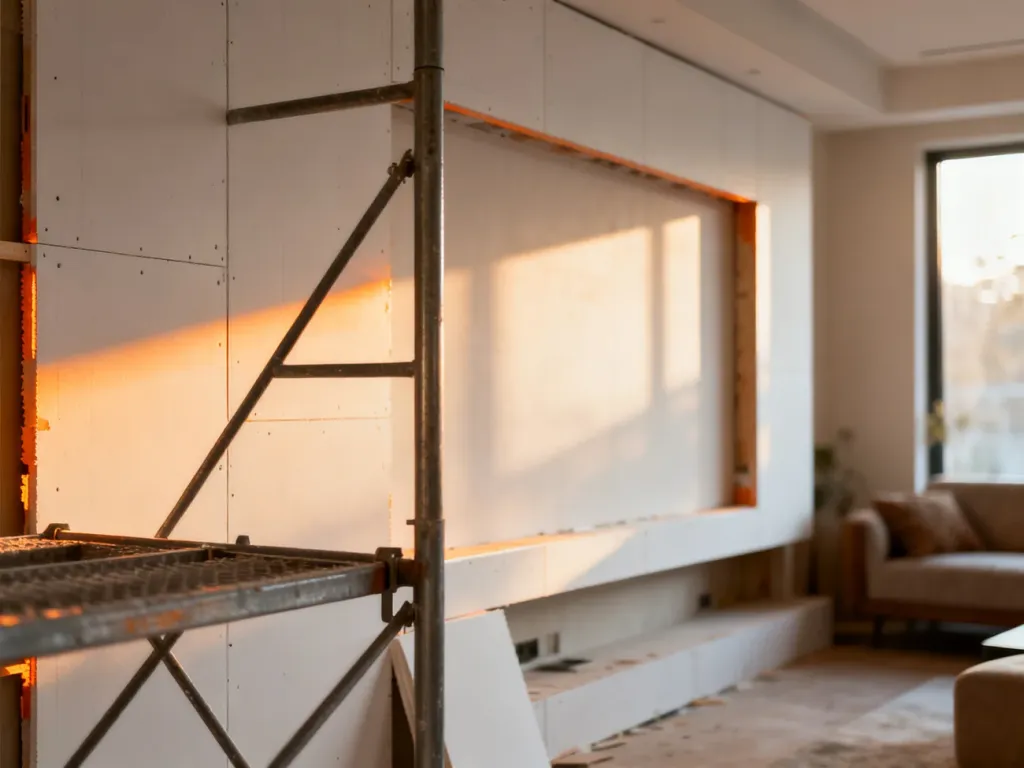

Zabudowa telewizora LCD z płyt gipsowo-kartonowych pozwala ukryć przewody, uporządkować sprzęt RTV i stworzyć estetyczną wnękę. O bezpieczeństwie decyduje jednak nie sama płyta, lecz stabilny szkielet z profili stalowych oraz wzmocnienie w miejscu montażu uchwytu.
Przygotowanie i planowanie zabudowy
Najpierw ustal położenie telewizora, szerokość i głębokość wnęki oraz przebieg przewodów. Uwzględnij grubość płyty G-K, która zwykle wynosi 12,5 mm. Jeśli zabudowa ma mieć podwójną okładzinę, dolicz grubość obu warstw. Dzięki temu ekran nie znajdzie się zbyt blisko krawędzi wnęki.
Konstrukcję warto oprzeć na profilach UW i CW o szerokości co najmniej 50 mm, na przykład systemowych profilach typu Nida C50. Przy nierównej ścianie profile trzeba wypoziomować, zamiast kopiować jej odchylenia. Sprawdź także, czy podłoże pozwala stabilnie zamocować konstrukcję i czy w planowanych punktach wiercenia nie przebiegają przewody lub rury.
Przed rozpoczęciem prac przygotuj materiały i narzędzia:
| Element | Do czego służy? | Na co zwrócić uwagę? |
|---|---|---|
| Profile UW i CW | Szkielet zabudowy | Szerokość minimum 50 mm, właściwe wypoziomowanie |
| Płyty G-K 12,5 mm | Poszycie konstrukcji i wnęki | Dobór rodzaju płyty do warunków pomieszczenia |
| Wkręty do płyt G-K | Mocowanie poszycia | Rozstaw i długość zgodne z systemem suchej zabudowy |
| Kołki i wkręty do podłoża | Mocowanie profili do ściany | Rodzaj zależny od betonu, cegły lub innego podłoża |
| Poziomica i wiertarka udarowa | Kontrola geometrii i wiercenie | Sprawdzaj pion oraz poziom na każdym etapie |
Przed zamknięciem konstrukcji wykonaj krótką kontrolę projektu:
- Sprawdź stan i nośność ściany, do której będzie mocowana zabudowa.
- Wyznacz miejsce uchwytu oraz zaplanuj wzmocnienie pod jego punkty mocowania.
- Zaplanuj gniazda elektryczne, przewody HDMI, antenowe, sieciowe i przewody do soundbara.
- Ustal, gdzie pozostawisz dostęp serwisowy do zasilacza, dekodera lub innych urządzeń.
- Sprawdź, czy wnęka zapewni przepływ powietrza wokół telewizora i elektroniki.
Montaż zabudowy telewizora krok po kroku
- Wytrasuj konstrukcję – zaznacz na ścianie obrys wnęki, zewnętrzne krawędzie zabudowy, wysokość telewizora i przebieg przewodów. Położenie uchwytu dopasuj do wymiarów oraz masy konkretnego modelu.
- Zamocuj profile obwodowe – profile UW przytnij nożycami do blachy i przyklej do ich spodniej strony taśmę akustyczną. Następnie przymocuj je do podłogi, sufitu i ścian odpowiednimi łącznikami. Kontroluj poziom oraz pion.
- Wstaw profile CW – ustaw pionowe profile w profilach UW, zachowując rozstaw zgodny z przyjętym systemem, najczęściej nie większy niż 60 cm. W miejscach krawędzi wnęki i mocowania uchwytu zaplanuj dodatkowe elementy usztywniające.
- Wykonaj wzmocnienie pod uchwyt – w strefie mocowania zastosuj dodatkowe profile, profile o większej nośności albo odpowiednio zamocowaną poprzeczkę konstrukcyjną. Wzmocnienie powinno przenosić obciążenie na szkielet i ścianę, a nie tylko na okładzinę.
- Poprowadź instalacje – przed zamknięciem zabudowy ułóż przewody w zaplanowanych trasach i pozostaw niewielki zapas przy telewizorze oraz urządzeniach. Przewody elektryczne powinien układać i podłączać elektryk z odpowiednimi kwalifikacjami. Zrób zdjęcia otwartej konstrukcji, aby później wiedzieć, gdzie przebiegają instalacje.
- Przykręć płyty G-K – docięte elementy dopasuj do powierzchni zabudowy i mocuj do profili wkrętami przeznaczonymi do suchej zabudowy. Spoiny sąsiednich płyt powinny być przesunięte, a krawędzie nie mogą pozostawać bez podparcia.
- Obuduj wnękę – zamontuj płyty na bokach, górze i dole wnęki. Przy docinaniu uwzględnij grubość płyt, narożników oraz planowane szczeliny wentylacyjne. Nie zabudowuj szczelnie przestrzeni, która ma odprowadzać ciepło.
- Przygotuj mocowanie telewizora – uchwyt przykręć do przygotowanego wzmocnienia zgodnie z instrukcją producenta. W przypadku konstrukcji systemowej, w której producent dopuszcza mocowanie do opłytowania, liczbę i typ łączników dobierz do masy telewizora oraz rodzaju uchwytu. Kołki typu Molly nie zastępują wzmocnienia przy ciężkim ekranie lub uchwycie obrotowym.
Ostrzeżenie: nie przykręcaj uchwytu telewizora wyłącznie do pojedynczej płyty G-K. Obciążenie może wyrwać łączniki, uszkodzić płytę i doprowadzić do upadku ekranu. Szczególnie wymagające są ciężkie telewizory oraz uchwyty wysuwane i obrotowe, ponieważ wywierają na konstrukcję większy moment. W razie wątpliwości dotyczących wzmocnienia skonsultuj projekt z wykonawcą suchej zabudowy lub konstruktorem.
Jak wykończyć zabudowę?
Po zamocowaniu płyt oczyść powierzchnię z pyłu i przygotuj ją do spoinowania. O estetyce zabudowy decyduje zwłaszcza dokładność narożników, ponieważ światło LED może uwidocznić nawet niewielkie nierówności.
- Spoinowanie – wypełnij połączenia płyt masą szpachlową i zastosuj taśmę zbrojącą zgodnie z wybranym systemem.
- Narożniki – zabezpiecz zewnętrzne krawędzie narożnikami aluminiowymi lub innymi profilami przeznaczonymi do płyt G-K.
- Szlifowanie – po wyschnięciu masy wyrównaj powierzchnię, ale nie osłabiaj kartonowej warstwy płyty.
- Gruntowanie i malowanie – zagruntuj całą zabudowę, a następnie nanieś farbę wałkiem. Ciemniejszy kolor we wnęce może ograniczyć widoczność przewodów i podkreślić ekran.
- Oświetlenie LED – taśmę LED umieść tak, aby można było wymienić zasilacz i zapewnić mu wentylację. Nie montuj źródła ciepła w zamkniętej przestrzeni bez dostępu powietrza.
Wentylacja i dostęp serwisowy
Telewizor, dekoder, konsola i wzmacniacz oddają ciepło podczas pracy. Zbyt szczelna wnęka może powodować wzrost temperatury i skrócić trwałość elektroniki. Zostaw przestrzeń zgodną z instrukcją producenta telewizora, a w przypadku zabudowy urządzeń przewidź otwory wlotowe i wylotowe.
Nie zakrywaj na stałe wszystkich urządzeń płytą. Zasilacze, gniazda, rozgałęźniki i moduły sterujące powinny mieć dostęp serwisowy. W razie potrzeby wykonaj dyskretną klapę rewizyjną albo zaplanuj wyjmowany fragment zabudowy. Estetyka nie powinna uniemożliwiać wymiany przewodu lub odłączenia sprzętu.
Przed zawieszeniem telewizora sprawdź jeszcze poziom uchwytu, stabilność wszystkich połączeń, drożność tras kablowych i działanie wentylacji. Tak wykonana zabudowa łączy uporządkowany wygląd z konstrukcją przygotowaną na bezpieczne użytkowanie sprzętu.
