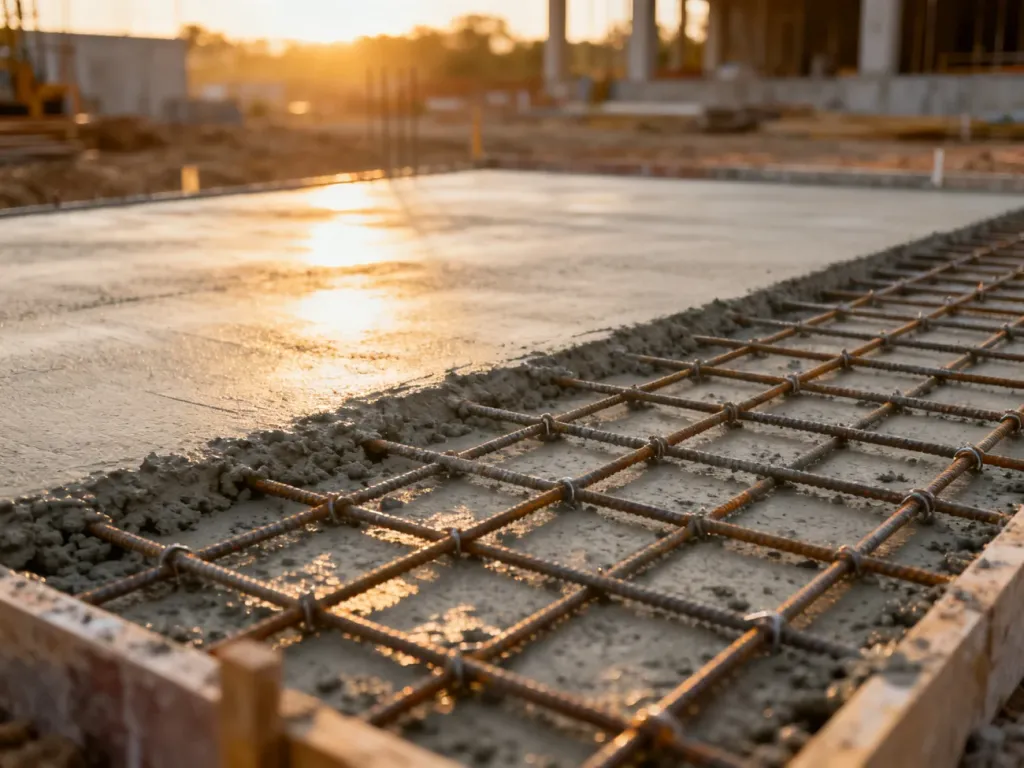

Płyta żelbetowa to płaski element konstrukcyjny wykonany z betonu i stali zbrojeniowej. Beton przenosi głównie ściskanie, a stal – rozciąganie, dzięki czemu całość może bezpiecznie przenosić obciążenia. Płyta nie jest więc zwykłą warstwą betonu, lecz zaprojektowaną konstrukcją o określonej grubości, rozpiętości, podporach i układzie zbrojenia.
Czym jest płyta żelbetowa i jak działa?
Żelbet łączy dwa materiały o różnych właściwościach. Beton dobrze znosi ściskanie, ale jego odporność na rozciąganie jest ograniczona. Stal zbrojeniowa przejmuje siły rozciągające, które pojawiają się w płycie podczas zginania. Beton otacza pręty, chroni je przed korozją i współpracuje z nimi dzięki przyczepności.
Sposób pracy płyty zależy od jej kształtu, rozpiętości, rodzaju podpór i obciążeń. Może być oparta na ścianach, belkach lub słupach. W zależności od proporcji boków i układu podpór zbrojenie układa się w jednym albo w dwóch kierunkach. W przypadku stropu płyta przekazuje obciążenia na ściany, podciągi lub słupy, natomiast płyta fundamentowa współpracuje bezpośrednio z gruntem.
Grubość elementu i ilość zbrojenia ustala projektant konstrukcji. Nie istnieje uniwersalna płyta, którą można wykonać bez analizy konkretnego budynku. Zasady projektowania konstrukcji z betonu określa między innymi Eurokod 2, ale dobór rozwiązania zawsze wymaga indywidualnych obliczeń.
Gdzie stosuje się płyty żelbetowe?
Płyty żelbetowe wykorzystuje się w budynkach mieszkalnych, usługowych, przemysłowych i użyteczności publicznej. Ich główne zastosowania obejmują:
- Stropy monolityczne – oddzielają kondygnacje i przenoszą obciążenia użytkowe na ściany, belki lub słupy.
- Płyty fundamentowe – rozkładają ciężar budynku na większej powierzchni gruntu.
- Balkony i tarasy – tworzą sztywne elementy wysunięte poza obrys budynku.
- Posadzki przemysłowe – przenoszą obciążenia od wyposażenia, regałów, pojazdów lub maszyn.
- Podesty, schody i elementy specjalne – stosowane tam, gdzie potrzebna jest duża sztywność i trwałość.
W stropach płyta pracuje przede wszystkim jako element przenoszący obciążenia na podpory. W fundamencie jej zadanie jest inne – współpracuje z podłożem i ogranicza koncentrację nacisków przekazywanych na grunt. Z tego powodu podobny wygląd obu elementów nie oznacza takich samych zasad projektowania.
Zalety i ograniczenia płyty żelbetowej
Najważniejszą zaletą płyty jest duża nośność i sztywność. Monolityczna konstrukcja może przenosić znaczne obciążenia, a jej forma pozwala kształtować stropy nad pomieszczeniami o nieregularnym rzucie. Duża masa poprawia izolacyjność od dźwięków powietrznych, a beton zapewnia wysoką odporność ogniową, jeśli zachowano wymaganą grubość i otulinę zbrojenia.
Do najważniejszych zalet należą:
- duża nośność i ograniczone ugięcia przy prawidłowym zaprojektowaniu,
- sztywność konstrukcji oraz brak typowego dla wielu stropów belkowych klawiszowania,
- dobra izolacyjność akustyczna od dźwięków powietrznych dzięki dużej masie,
- wysoka odporność ogniowa i trwałość,
- swoboda kształtowania przestrzeni oraz możliwość wykonywania nieregularnych obrysów.
Trzeba jednak uwzględnić również ograniczenia. Wykonanie płyty wymaga pełnego deskowania albo zastosowania rozwiązania prefabrykowanego, ułożenia zbrojenia i dostarczenia odpowiedniej mieszanki betonowej. Konstrukcja ma duży ciężar własny, a betonowanie i dojrzewanie elementu wydłużają prace.
Projekt konstrukcyjny jest niezbędny, ponieważ grubość płyty, średnice i rozstaw prętów zależą od rozpiętości, obciążeń, podpór, otworów oraz wymagań pożarowych. Błąd w deskowaniu lub zbrojeniu po zabetonowaniu jest trudny, a często niemożliwy do usunięcia bez ingerencji w gotową konstrukcję. Kontrolę zbrojenia przed betonowaniem powinien przeprowadzić kierownik budowy lub osoba odpowiedzialna za nadzór zgodnie z dokumentacją.
Płyta żelbetowa a inne stropy
Płyta monolityczna nie jest jedynym sposobem wykonania stropu. W budownictwie jednorodzinnym często porównuje się ją ze stropem gęstożebrowym oraz drewnianym. Różnice dotyczą nie tylko nośności, lecz także ciężaru, akustyki i organizacji robót.
| Cecha | Płyta żelbetowa | Strop gęstożebrowy | Strop drewniany |
|---|---|---|---|
| Nośność | Duża, przy właściwym projekcie | Najczęściej średnia, zależna od systemu | Zwykle mniejsza i zależna od przekrojów belek |
| Łatwość wykonania | Wymaga deskowania, zbrojenia i betonowania | Relatywnie szybki montaż, często potrzebne podpory | Prosty montaż gotowych elementów |
| Akustyka | Dobra izolacyjność od dźwięków powietrznych | Zwykle słabsza niż w płycie masywnej | Wymaga dodatkowych warstw poprawiających izolację |
| Swoboda projektowa | Duża, także przy nieregularnym rzucie | Najlepiej sprawdza się w regularnym układzie | Najczęściej stosowany w prostych budynkach i poddaszach |
Rozwiązaniem pośrednim może być strop typu Filigran. Składa się z prefabrykowanej płyty dolnej, która pełni funkcję częściowego deskowania, oraz nadbetonu układanego na budowie. Po zespoleniu element pracuje jako strop żelbetowy, ale jego wykonanie wymaga projektu, podpór montażowych i kontroli połączenia warstw.
Jak powstaje płyta żelbetowa?
W przypadku płyty monolitycznej podstawowe etapy wykonania przebiegają w określonej kolejności:
- Szalowanie – przygotowuje się deskowanie i podpory, które nadają płycie kształt oraz przenoszą ciężar świeżego betonu.
- Zbrojenie – pręty układa się zgodnie z projektem, na dystansach zapewniających wymaganą otulinę betonu.
- Betonowanie – mieszankę rozprowadza się w szalunku i zagęszcza, aby usunąć puste przestrzenie oraz zapewnić otulenie prętów.
- Pielęgnacja – świeży beton chroni się przed zbyt szybkim wysychaniem, deszczem, mrozem i dużymi zmianami temperatury.
Pielęgnacja ma wpływ na późniejszą wytrzymałość i ogranicza ryzyko rys skurczowych. W ciepłe dni powierzchnię może trzeba chronić przed odparowaniem wody, a przy niskich temperaturach – przed wychłodzeniem. Deskowanie i podpory można usuwać dopiero po osiągnięciu przez beton wytrzymałości pozwalającej bezpiecznie przenieść obciążenia. Termin ten zależy od projektu, rodzaju betonu i warunków dojrzewania.
Płyta żelbetowa ma sens wtedy, gdy potrzebna jest sztywna, trwała konstrukcja o dużej nośności albo swoboda kształtowania przestrzeni. Jej właściwości wynikają jednak z połączenia poprawnego projektu, dokładnego zbrojenia, stabilnego deskowania, właściwego betonowania i pielęgnacji. Traktowanie jej jak zwykłej warstwy betonu zwiększa ryzyko kosztownych błędów.
